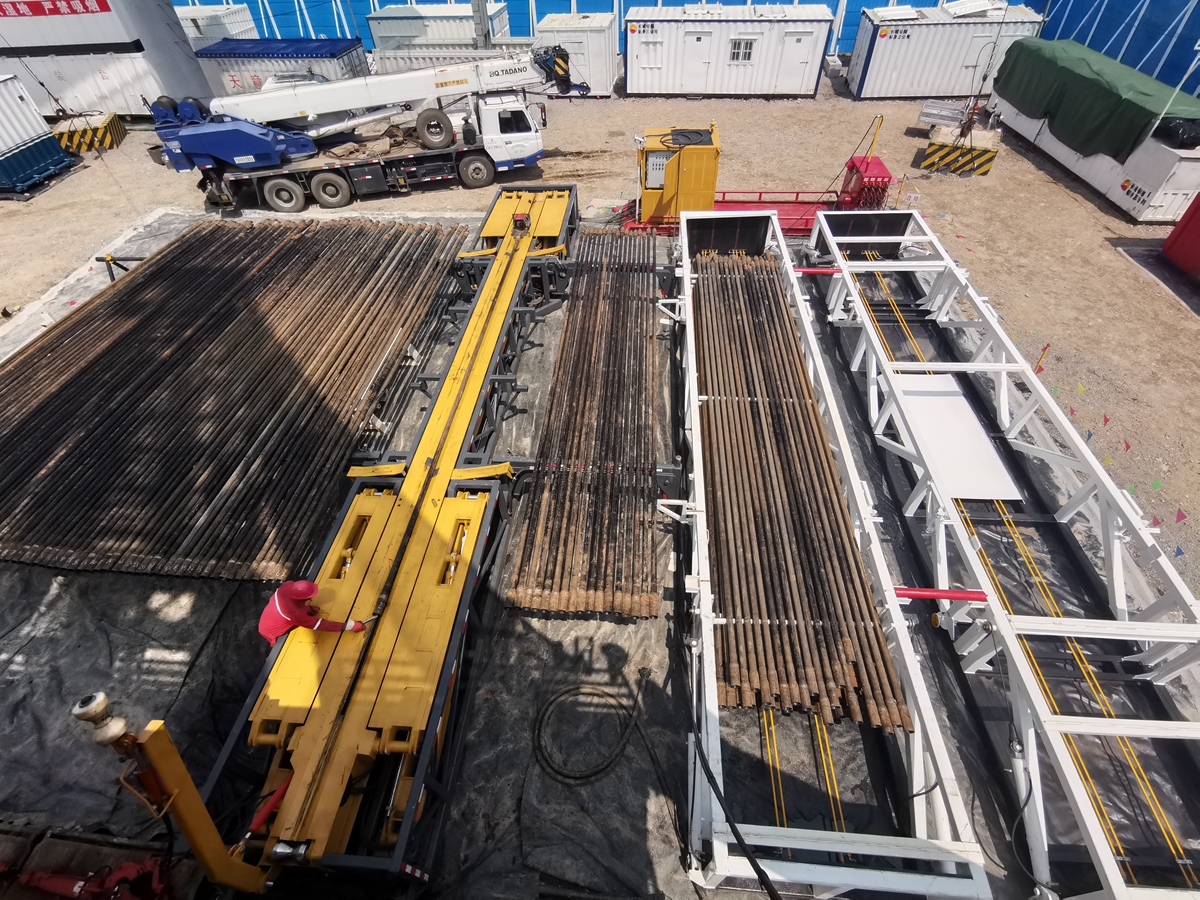

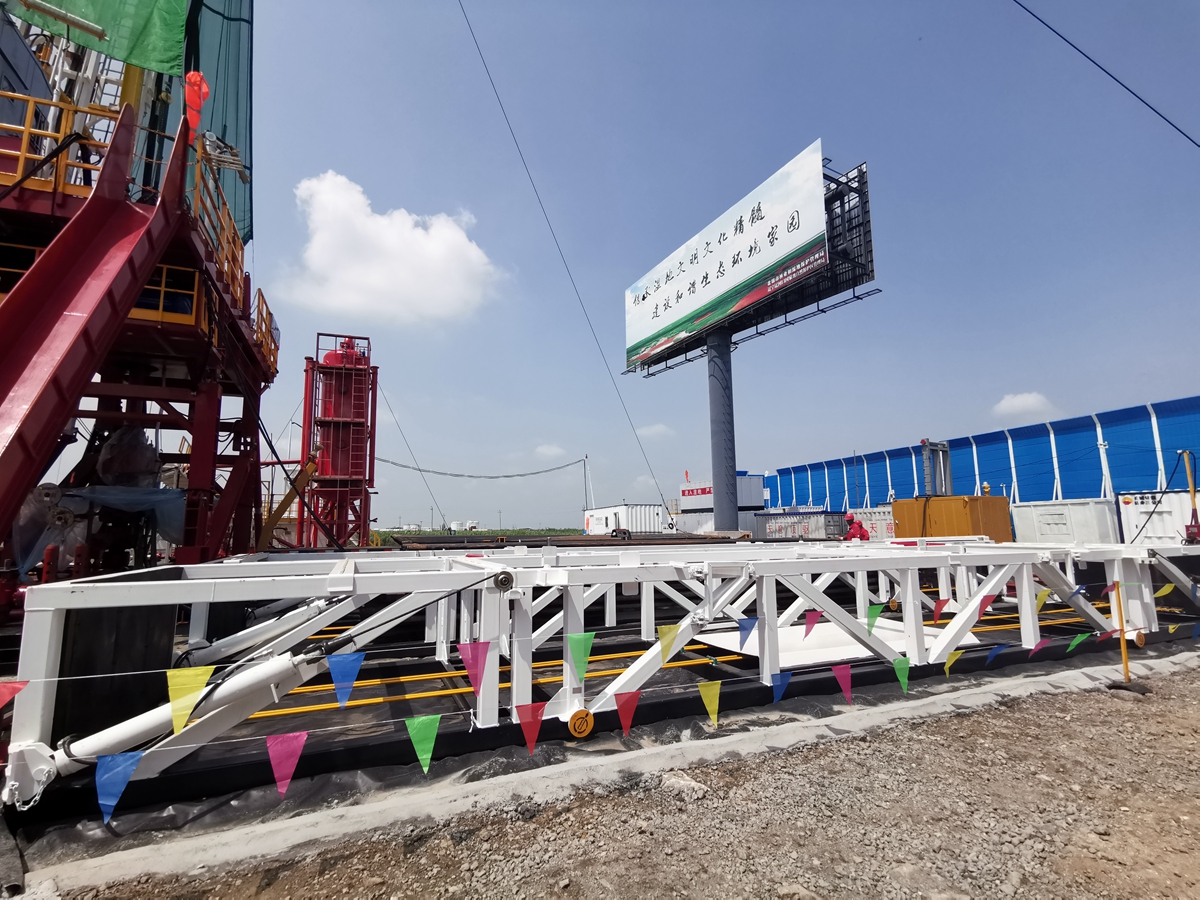

液壓鉆桿盒主體為盒式桁架結構。裝備包括橫拉桿,兩組導軌,液壓油缸等。每組導軌對稱的安裝在鉆桿盒兩端側壁內側,每組導軌內設置有支撐梁;液壓油缸通過銷軸分別與鉆桿盒底部和支撐梁連接;鉆桿盒頂部?jì)蓚葘ΨQ(chēng)的設置耳座,橫拉桿通過轉銷安裝在耳座上。鉆桿裝在鉆桿盒里可以直接運輸,工作時將鉆桿盒布置在鉆桿架后端,通過液壓油缸將鉆桿頂到鉆桿架上,節省時間和勞動力。

? 單盒最大容量：      5″鉆桿  48根；

4 1/2″鉆桿  52根；

          3 1/2″鉆桿  75根；

? 液壓油缸：         4套；

? 液路最大工作壓力     12MPa；

? 液壓系統排量        48L

? 液壓站電機功率      18.5KW；

? 鉆桿盒外形尺寸     13000×2300×1150（mm）；

? 最大運輸尺寸      13000×2600×1150（mm）；
